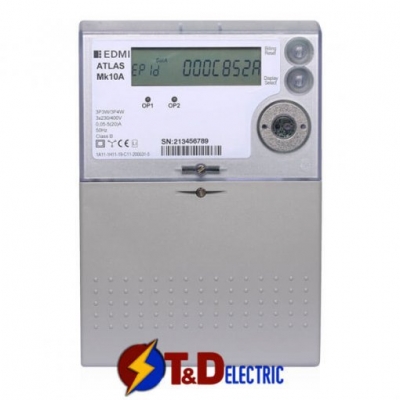

Công tơ điện tử 3 pha Mk10A

ĐẶC TÍNH KỸ THUẬT- EDMI ATLAS Mk10A

Công tơ điện tử 3 pha 3 giá trực tiếp Mk10A

Đo lường

Cấp chính xác 0.5s và 1

Theo tiêu chuẩn IEC 62052-11, 65023-21, 62053-22, 62053-23

Sơ đồ đấu dây: 3 pha 3 dây hoặc 3 pha 4 dây

Điện áp và nguồn cung cấp

Định mức: 57-240V ( giữa pha và trung tính)

Dãy điện áp hoạt động: 52-290V

Công suất tổn hao: <10VA/pha, theo IEC 62053-61, 1998

Tần số: 45-65Hz

Dòng điện:

Đo gián tiếp: 1/4A, 1/10A v 5/20A

Điện kế đo gián tiếp: chịu đựng gấp 20 lần dòng điện cực đại trong 0.5 giây

Đo trực tiếp: 5/100A, 10/100A (cấp chính xác 1 hoặc 2)

Điện kế đo gián tiếp: chịu đựng gấp 30 lần dòng điện cực đại trong 0.5 chu kỳ

Công suất tổn hao: <0.5VA/pha

Giá trị điện năng được đo đạc:

3 phần tử, 4 góc phần tư

Điện năng hữu công, vô công và biểu kiến (Wh, varh, VAh)

Trị tuyệt đối Wh, varh, VAh.

Pha A, B, C và tổng 3 pha.

Các thông số hiển thị và đo đạc khác:

Cơng suất: W, Var, VA

Điện áp, dòng điện hiệu dụng (3 pha)

Hệ số công suất, tần số, góc lệch pha

Chỉ thị đo chất lượng nguồn điện

Tổn hao do sóng hài bậc cao

Hiển thị dạng sin.

Ngõ vào và ng ra chế độ xung:

+ Tối đa 4 I/O, nối đất độc lập, cách ly chịu được điện áp 4KV.

+ Các lựa chọn: ngõ vào tích cực/thụ động, Ng ra S0/BOSFET/rờ le

+ Điện áp ngõ vào thụ động: 5V, 12V, 24V, 110V, 240V

+ Điện áp ngõ vào tích cực: 12V

+ Điện áp ngõ ra BOSFET: tối đa 240V, 100mA

+ Điện áp ngõ ra S0: tối đa 27V, 27mA

+ Điện áp ngõ ra rờ le: 240V, 5A/2A

Nhiệt độ:

Hoạt động: -250C to +600C

Giới hạn: -250C to +700C

Lưu trữ: -400C to +800C

Độ ẩm: tới 95%

Cấp bảo vệ: IP54

Chống sương muối (IEC 60068-2-11)

Đồ thị phụ tải:

Tích hợp giải pháp AMI

Bộ nhớ đến 2.1MB

Khả năng lưu 3600 ngày (10 năm)- lưu trữ (2 kênh, khoảng dừng 30 phút)

32 kênh lưu

Khoảng lưu có thể lập trình được từ 1 phút đến 60 pht

Có hai bản lưu độc lập.

Đọc các giá trị điện năng/ giá trị tức thời, ngõ vào có tín hiệu xung.

Có khả năng lưu trữ giá trị đọc trung bình, cực đại và cực tiểu.

Kích thước vật lý

Tiêu chuẩn: dài 292.5mmx rộng 175mmx dày 94mm

Đồng hồ thời gian và lịch:

Sai số khoảng 15giây/ tháng

Thời gian lưu dự phòng: 10 năm (pin Lithium)

Quản lý thời gian bằng thạch hoặc đồng bộ theo tần số chính của lưới

Thời gian sử dụng:

8 biểu giá và 1 biểu tổng

32 thanh ghi chiều nhận và chiều phát

200 ngày đặc biệt có thể lập trình được

Hàng ngy, hàng tuần, hàng năm và ngày đặc biệt.

Có thể lập trình 200 ngày đặc biệt

Có thể có 61 khoảng lưu gi trị trước đó.

Ghi nhận giá trị công suất cực đại theo khối hoặc vòng.

Màn hình hiển thị tinh thể lỏng:

Màn hình 7 đoạn

60 mn hình hiển thị do người dạng chọn

Lỗi cảnh báo có thể định nghĩa được

Hiển thị khi mất nguồn điện lưới.

Bảo mật

Có nhiều mức độ bảo mật (tn người sử dụng, mật m tích hợp khi truy cập)

Cĩ đến 7 cấp bảo mật độc lập

Giao tiếp:

Cục bộ- cổng quang chuẩn FLAG (IEC 62056-21) hay ANSI loại 2 (ANSI C12.18)

RS232 với nguồn Modem (hỗ trợ 2/3G)

RS485 kết nối nhiều điểm (2 hay 4 dy, RJ45 hoặc cọc bắt vít)

Cĩ khả năng giao tiếp UDP/IP/PPP/GPRS

Tương thích với cơng nghệ Zigbee v MV-90TM
