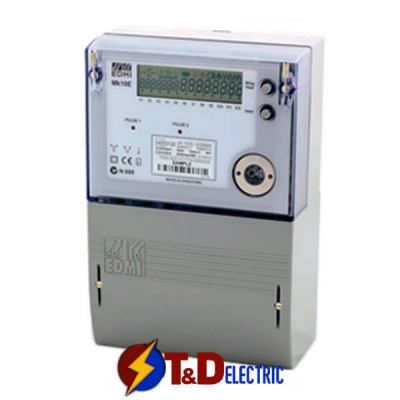

Công tơ điện tử 3 pha Mk10E

ĐẶC TÍNH KỸ THUẬT-EDMI ATLAS MK10E
Đo lường

Cấp chính xác 0.5s và 1

Theo tiêu chuẩn IEC 62052-11, 65023-21, 62053-22, 62053-23

Theo tiêu chuẩn AS 62052.11, 65023.21, 62053.22, 62053.23

Sơ đồ đấu dây: 3 pha 3 dây hoặc 3 pha 4 dây

Điện áp và nguồn cung cấp

Định mức: 57-240V ( giữa pha và trung tính)

Dãy điện áp hoạt động: 52-290V

Công suất tổn hao: <10VA/pha, theo IEC 62053-61, 1998

Tần số: 45-65Hz

Dòng áp:

Đo gián tiếp: 1/4A, 1/10A và 5/20A

Điện kế đo gián tiếp: chịu dòng gấp 20 lần dòng điện cực đại trong 0.5 giây

Đo trực tiếp: 5/100A, 10/100A (cấp chính xác 1 hoặc 2)

Điện kế đo gián tiếp: chịu dòng gấp 30 lần dòng điện cực đại trong 0.5 chu kỳ

Công suất tổn hao: <0.5VA/pha

Giá trị điện năng được đo đạc:

3 phần tử, 4 góc phần tư

Điện năng hữu công, vô công và biểu kiến (Wh, varh, VAh)

Trị tuyệt đối Wh, varh, VAh.

Pha A, B, C và tổng 3 pha.

Các thông số hiển thị và đo đạc khác:

Công suất: W, Var, VA

Điện áp, dòng điện hiệu dụng (3 pha)

Hệ số công suất, tần số, góc lệch pha

Chỉ thị đo chất lượng nguồn điện

Tổn hao do song hài bậc cao

Hiển thị dạng sóng

Theo dõi điện áp so với điện áp định mức:

Độ phân giải 5 chu kỳ

Lưu trữ thời gian/ ngày tháng/ pha/ khoảng thời gian/ giá trị lệch xấu nhất.

Các mức dao động lập trình được.

Ngõ vào/ ngõ ra chế độ xung:

Các I/O chuẩn hàng trên cùng

+ Tối đa 4 I/O, nối đất độc lập, cch ly chịu được điện p 4KV.

+ Các lựa chọn: ngõ vào tích cực/thụ động, Ngõ ra S0/BOSFET/rờ le

+ Điện áp ngõ vào thụ động: 5V, 12V, 24V, 110V, 240V

+ Điện áp ngõ vào tích cực: 12V

+ Điện áp ngõ ra BOSFET: tối đa 240V, 100mA

+ Điện áp ngõ ra S0: tối đa 27V, 27mA

+ Điện áp ngõ ra rờ le: 240V, 5A/2A

Các I/O mở rộng hàng bên dưới (tuỳ chọn)

Bề rộng xung ngõ ra: 1 đến 100ms

Nhiệt độ:

Hoạt động: -250C to +600C

Giới hạn: -250C to +700C

Lưu trữ: -400C to +800C

Độ ẩm: tới 95%

Cấp bảo vệ: IP54

Chống sương muối (IEC 60068-2-11)

Đồ thị phụ tải:

Tích hợp giải pháp AMI

Bộ nhớ đến 2.1MB

Khả năng lưu 3600 ngày (10 năm)- lưu trữ (2 kênh, khoảng dừng 30 phút)

32 kênh lưu

Khoảng lưu có thể lập trình được từ 1 phút đến 60 phút

Có hai bản lưu độc lập.

Đọc các giá trị điện năng/ giá trị tức thời, ngõ vào có tín hiệu xung.

Có khả năng lưu trữ giá trị đọc trung bình, cực đại và cực tiểu.

Kích thước vật lý

Tiêu chuẩn: dài 292.5mmx rộng 175mmx dày 94mm

Đồng hồ thời gian và lịch:

Sai số khoảng 15giây/ tháng

Thời gian lưu dự phòng: 10 năm (pin Lithium)

Quản lý thời gian bằng thạch hoặc đồng bộ theo tần số chính của lưới

Hỗ trợ chế độ tiết kiệm khi có ánh sáng ban ngày

Hỗ trợ lịch đương đại hoặc lịch Ba Tư

Thời gian sử dụng:

8 biểu giá và 1 biểu tổng

32 thanh ghi chiều nhận và chiều phát

200 ngày đặc biệt có thể lập trình được

Hàng ngày, hàng tuần, hàng năm và ngày đặc biệt.

Có thể lập trình 200 ngày đặc biệt

Có thể có 61 khoảng lưu giá trị trước đó.

Ghi nhận giá trị công suất cực đại theo khối hoặc vòng.

Các ngõ vào điện năng, phát xung.

Thời gian xuất hiện công suất cực đại

Màn hình hiển thị tinh thể lỏng:

Màn hình 7 đoạn

60 màn hình hiển thị do người dùng chọn

Lỗi cảnh báo có thể định nghĩa được

Hiển thị khi mất nguồn điện lưới.

Bảo mật

Có nhiều mức độ bảo mật (tên người sử dụng, mật mã tích hợp khi truy cập)

Có đến 7 cấp bảo mật độc lập

Cho phép 6 cá nhân sử dụng riêng biệt.

Cảnh báo lỗi:

Có chỗ niêm chì: bằng dây thông thường hay nhựa.

Dòng bypass va dòng ngược

Phát hiện và ghi lại các xáo trộn

Lập trình trước các cảnh báo để điện kế tự kiểm tra

Sáng đèn LED, chỉ thị cảnh báo trên màn hình hoặc ngõ ra rờ le hoặc các sự kiện truyền thông.

Các cảnh báo lưu vào bản sự kiện

Giao tiếp:

Có 2 cổng giao tiếp hoạt động độc lập.

Cục bộ- cổng quang chuẩn FLAG (IEC 62056-21) hay ANSI loại 2 (ANSI C12.18)

RS232 với nguồn Modem (hỗ trợ 2/3G)

RS485 kết nối nhiều điểm (2 hay 4 dây, RJ45 hoặc cọc bắt vít)

Có khả năng giao tiếp UDP/IP/PPP/GPRS

Tương thích với công nghệ Zigbee và MV-90TM

Lựa chọn về pin:

Pin trong

Pin ngoài để dễ dàng thay thế

Có thể chọn thêm Supercap

Phần mềm:

Eziview được dùng để lập trình và đọc chỉ số đồng hồ (tương thích Windows Vista/XP/2000/NT/ME/98)

MultiDrive dùng cho giải pháp AMI/AMR đọc chỉ số đồng hồ số lượng lớn tự động và từ xa (tương thích Windows Vista/XP/2000/NT/ME/98)
