Công tơ điện tử 3 pha VSE3T-50

Điện áp định mức: 230/380V
Dòng điện định mức : 50(100)A (đo đếm trực tiếp)
Tần sốđịnh mức: 50Hz
Kích thước (HxWxD): 290mm x 170mm x 85mm

Trọng lượng: 2.5Kg
Điện áp làm việc từ 0.8*Un đến 1.15*Un
Dòng điện khởi động : 0.4% dòng định mức
Hiển thị màn hình LCD, giữ số liệu được 4 năm, Pin tự nuôi 10 năm
Hiển thị điện áp, dòng điện, công suất, điện năng, cos phi.
Cấu tạo công tơ điện tử 3 pha 3 giá VSE3T-50:

Vỏ công tơ sử dụng vật liệu ABS chống cháy, không chứa các thành phần vật liệu gây ô nhiễm nguy hiểm ( thủy ngân, camium,cobalt,…)

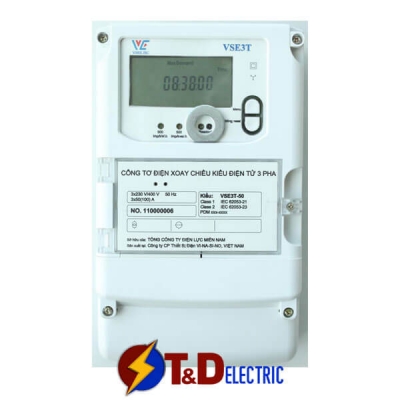

Hình dáng bên ngoài công tơ điện xoay chiều 3 pha VSE3T gồm màn hình LCD, nút nhấn chức năng, cổng kết nối và các đèn LED báo xung

Nguyên lý hoạt động của công tơ điện tử 3 pha VSE3T-50:
Khi công tơ làm việc thì điện áp và dòng điện lấy mẫu riêng biệt. Dữ liệu được sử lý bằng một mạch tổ hợp đặc biệt để tính công suất sau đó gửi tới CPU để xử lý. CPU xử lý các dữ liệu vào ra, tính toán công suất 3 pha A, B, C hiển thị lên LCD, giao tiếp với cổng quang hoặc cổng RS485.
Từ đó ta có sơ đồ khối hoạt động của công tơ điện 3 pha vinasino VSE3T-50 như sau:

Thông số hiển thị màn hình LCD:
Sau khi được cấp nguồn công tơ sẽ khởi động trong 3s ( LCD hiển thị đầy đủ các nội dung ), khi ổn định sẽ hiển thị các thông số trong chế độ tự động ( có thể tùy chọn các thông số để hiển thị bằng phần mền cài đặt ). Thời gian hiển thị giữa các thông số có thể lập trình từ 1s đến 60s.
Có 2 chế độ hiển thị cho công tơ là chế độ tự động ( tự cuộn chuyển màn hình ) và chế độ bằng tay ( tác động bằng nút nhấn menu ).
Hiển thị cảnh báo lỗi khi có lỗi xảy ra, màn hình công tơ sẽ tự động các lỗi dưới dạng mã số như sau:
Err-07

Err-06 Err-05 Err-04 Err-03 Err-01
Quá dòng 3 pha không cân bằng Quá áp Mất pha Sai thứ tự pha
Lỗi phần cứng

Hướng dẫn lắp đặt và sử dụng:

Công tơ được lắp đặt ở nơi thoáng mát và khô ráo, tránh ánh nắng mặt trời chiếu trực tiếp, được cố định bằng 1 mốc treo và 2 ốc.
Công tơ được đấu dây theo đúng sơ đồ đấu dây ( được in dưới nắp hộp đấu dây ) và các ốc trong hộp đấu dây phải được vặn chặt để tránh tình trạng cháy hoặc phát sinh nhiệt độ do tiếp xúc kém.
Sơ đồ đấu dây công tơ điện 3 pha gián tiếp VSE3T-50:
